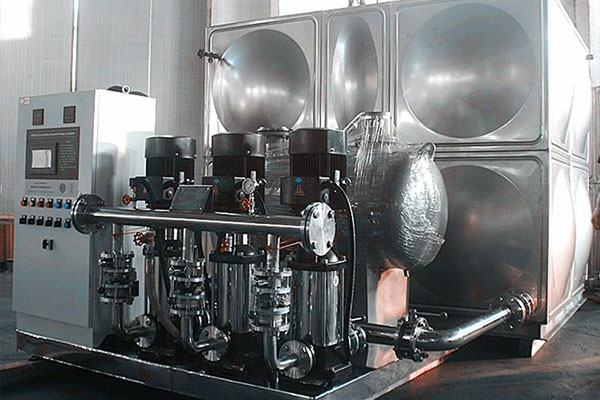

無負壓供水設備的工作原理是：始末微機控制變頻調速來完結恒壓供水。***要根據理論情況設定用水點工作壓力，并時辰監測市政管網壓力，當壓力低于用戶所需壓力時，微機自動控制子變頻器發起，調度水泵轉速前進，直到管網壓力上升到用戶所需壓力，并控制水泵以一安穩轉速工作進行恒壓供水。當用水量增加時轉速前進，當用水量減少時轉速降低，時辰保證用戶的用水壓力安穩。自來水的壓力越低，水泵的轉速越高；自來水的壓力越高，水泵的轉速越低。當自來水的壓力不小于用戶所需的壓力時，水泵間斷工作。設備在工作進程中充分運用自來水的原有壓力，又保證了用戶供水壓力安穩。無負壓供水設備在工作進程中微機時辰監測市政管網和系統壓力，自動控制真空克制器及穩流補償器來克制負壓的發作，既充分運用了市政管網的壓力，又不發作負壓，不對市政管網發作任何不良影響，保證了用水的安全性。無負壓供水壓力罐既能運用自來水管網的原有壓力，又能動用滿足的儲存水量滿足高峰期用水，且不會對自來水管網發作吸力。

　　1 當Q自>Q用時

　　此時水箱蓄水至描繪水位則浮球閥關閉(真空壓力表的讀數為正)。在自來水壓力的作用下止回閥關閉，由此便構成了管道泵供水情況，此時水泵能有效地借用自來水管道原有的壓力。

　　2 當Q自

　　開封無塔供水設備因水泵的進水口直接與自來水管道相銜接，若止回閥未翻開，則水泵的進水口處便會發作負壓。因停止回閥的底部壓力小而上部壓力大，故止回閥翻開時水箱里的水在重力的作用下流向水泵入水口，此時O點的壓力為：

　　Po=Pg(H—Hr)say。

　　式中：H——水箱水面到止回閥上部的高度；

　　Hr——止回閥在額定流量下的部分阻力水頭；

　　p— —水的體積質量；

　　g一重力加速度。

　　因停止回閥的正向阻力水頭一般小于5 kPa，因此只需H>5 kPa(H.為水箱水面到止回閥上部的較低高度，這可以在描繪時得以保證)就能使O點的較小壓力一向為正值，也就保證了自來水管道在水泵對接處一向不會出現負壓。

　　3 當Q自=Q用時

　　此時為暫時的平衡點，它保持著系統的原有情況。
